Cansado da imagem chuviscada do RF do seu Cp300? Então siga este tutorial e vai ter uma imagem limpinha no final! :)

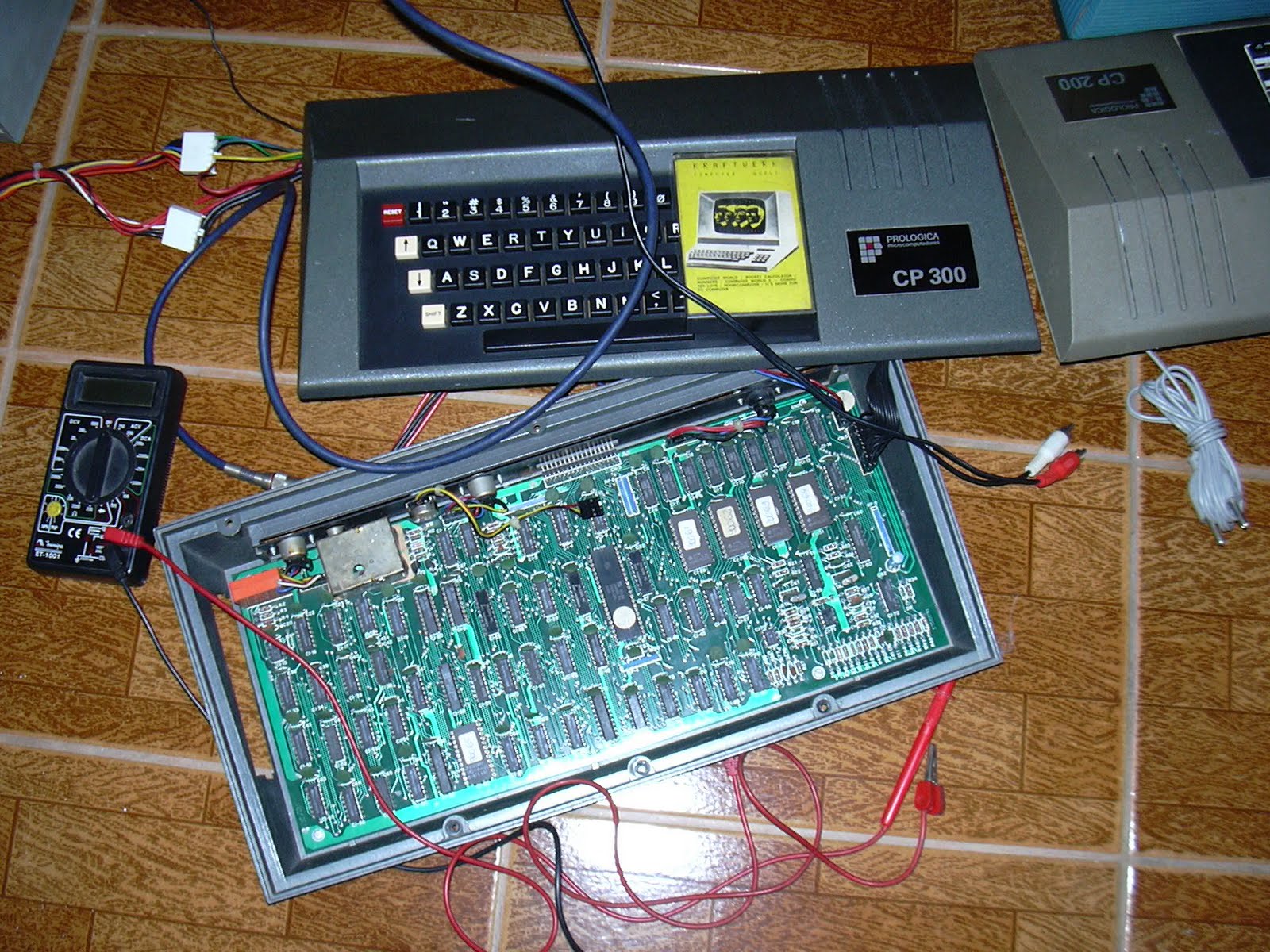

Vamos lá! Antes, uma imagem do CP300 aberto.

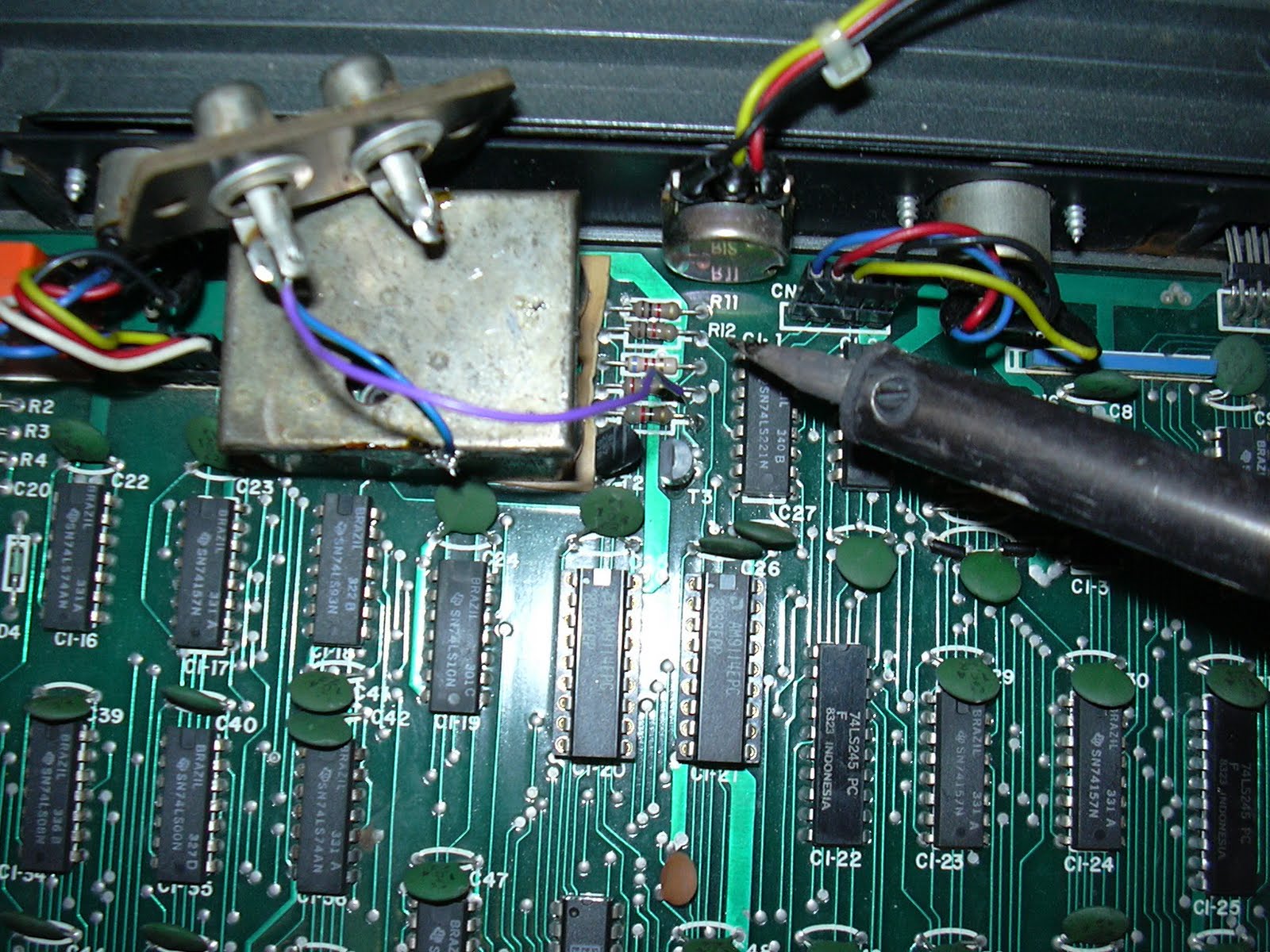

Depois do Cp300 aberto, localize a caixinha moduladora de RF interna. Ao lado direto dela localize o resistor R15. Está indicado na foto, com a ponta de prova.

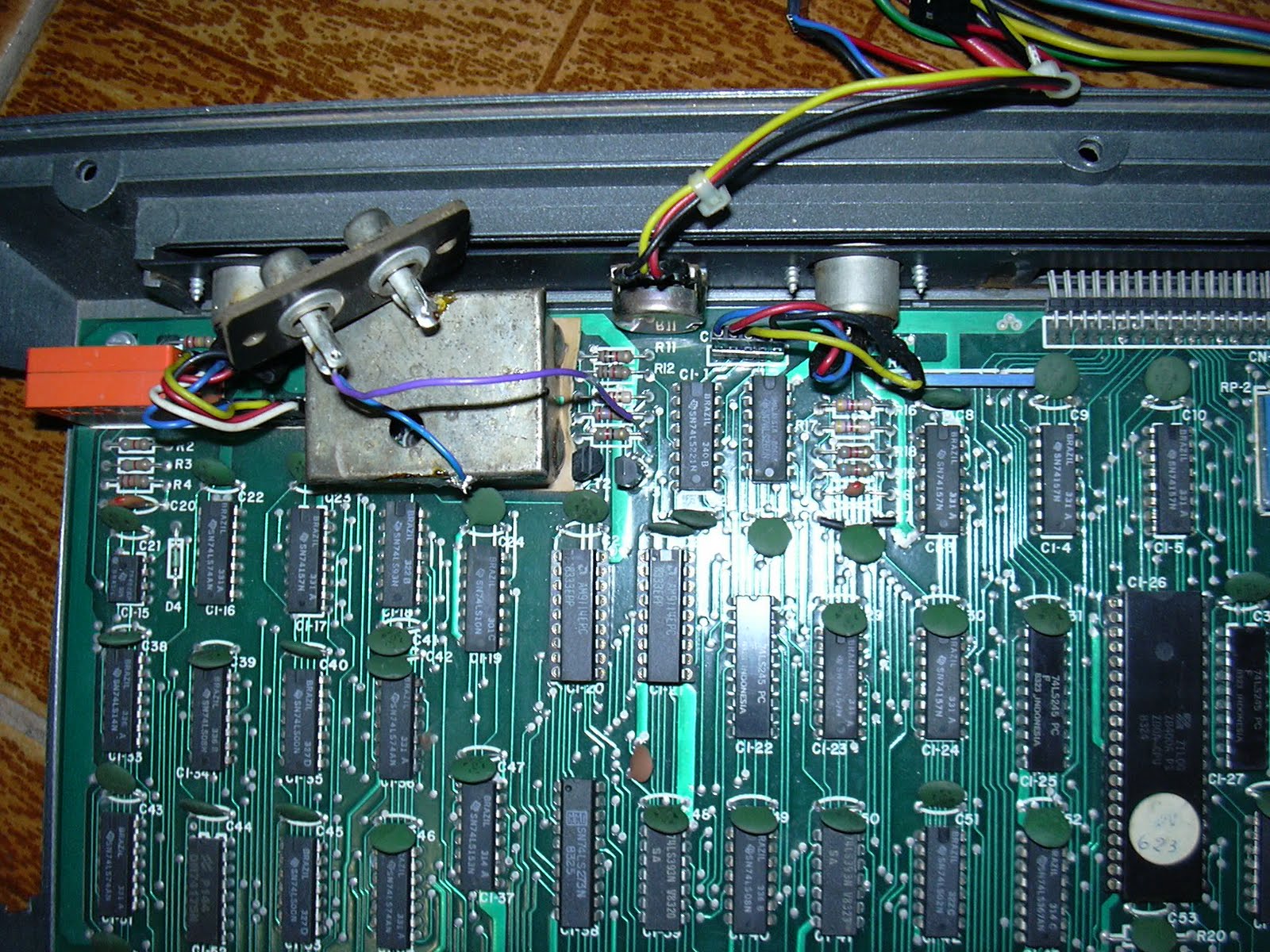

Depois de localizá-lo, basta soldar um fio nele, que será o sinal de vídeo e outro na carcaça metálica da caixinha de RF, que é o terra. Eu coloquei provisoriamente um RCA fêmea que estava em outro micro que eu tinha. O fio roxo foi ao resistor e o azul no terra.

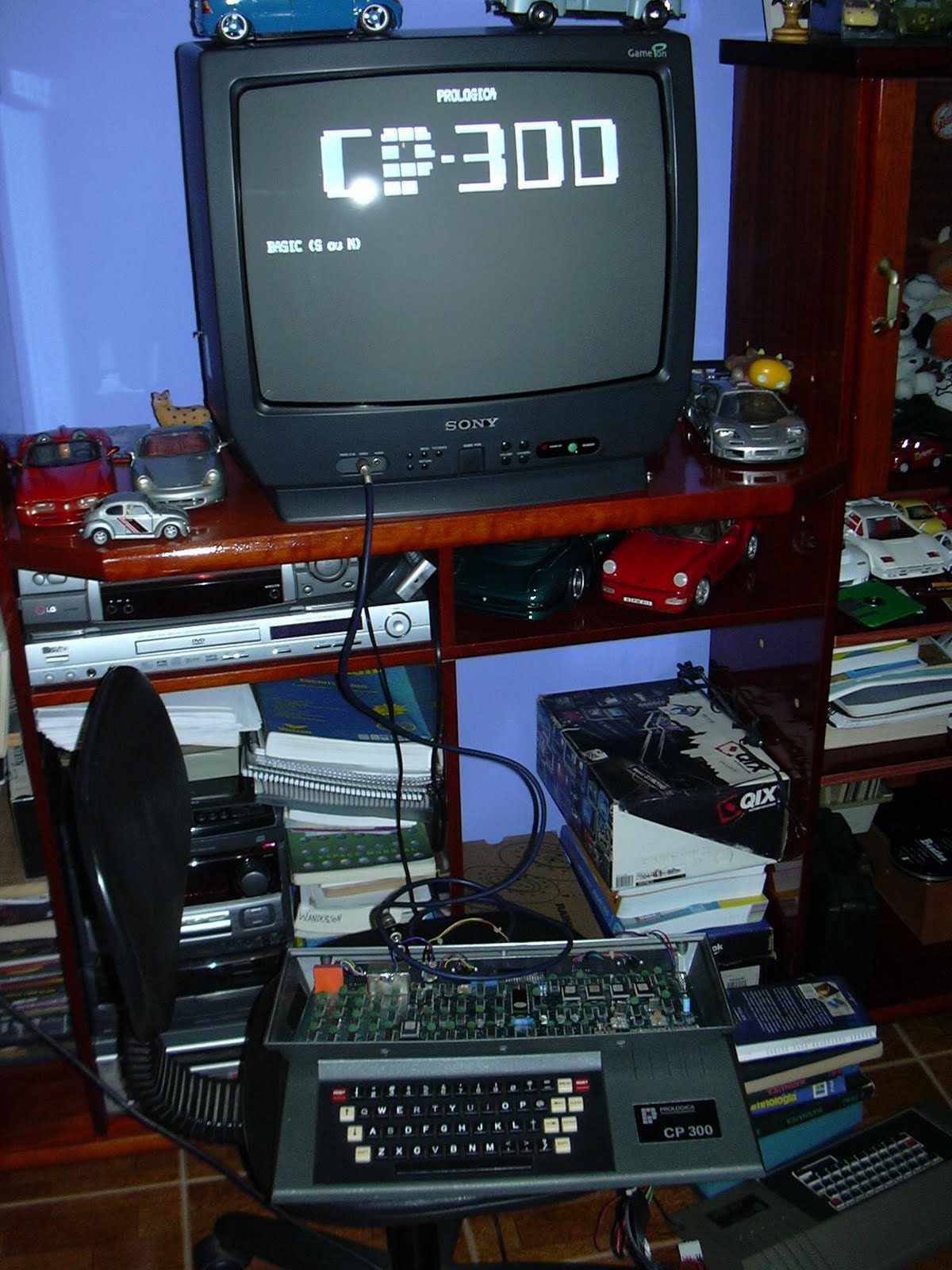

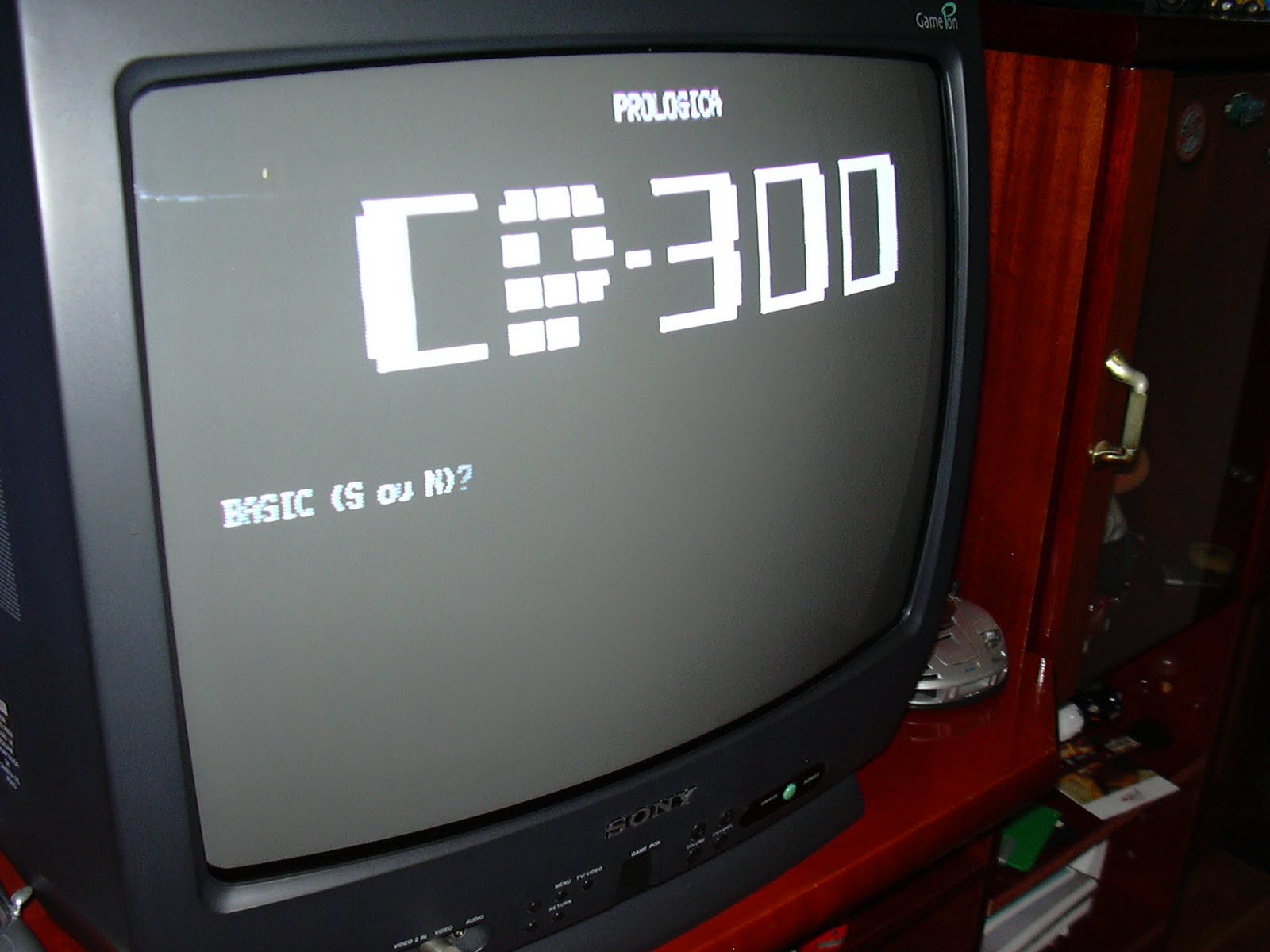

E agora vamos ao teste, usando o RCA fêmea.

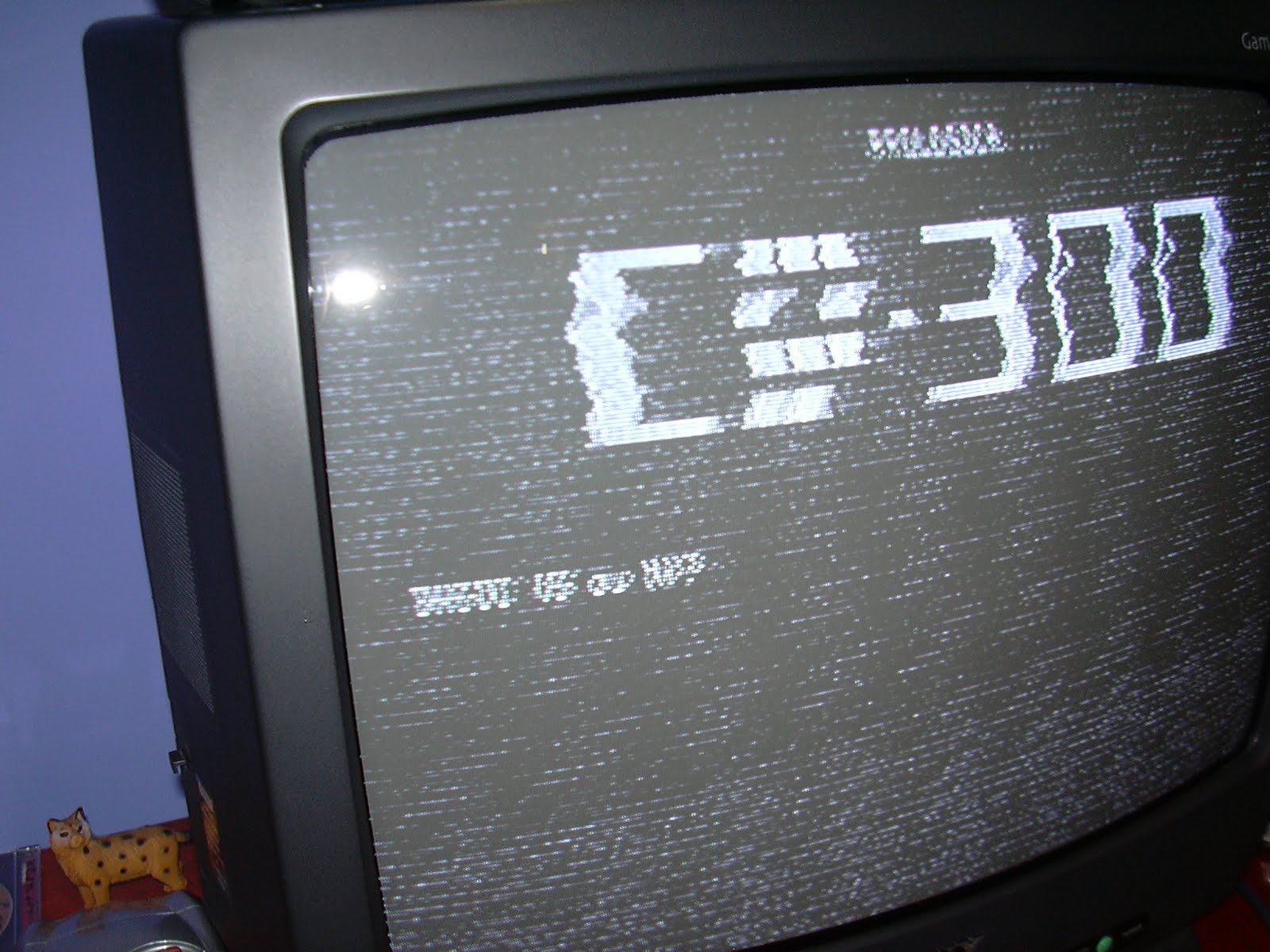

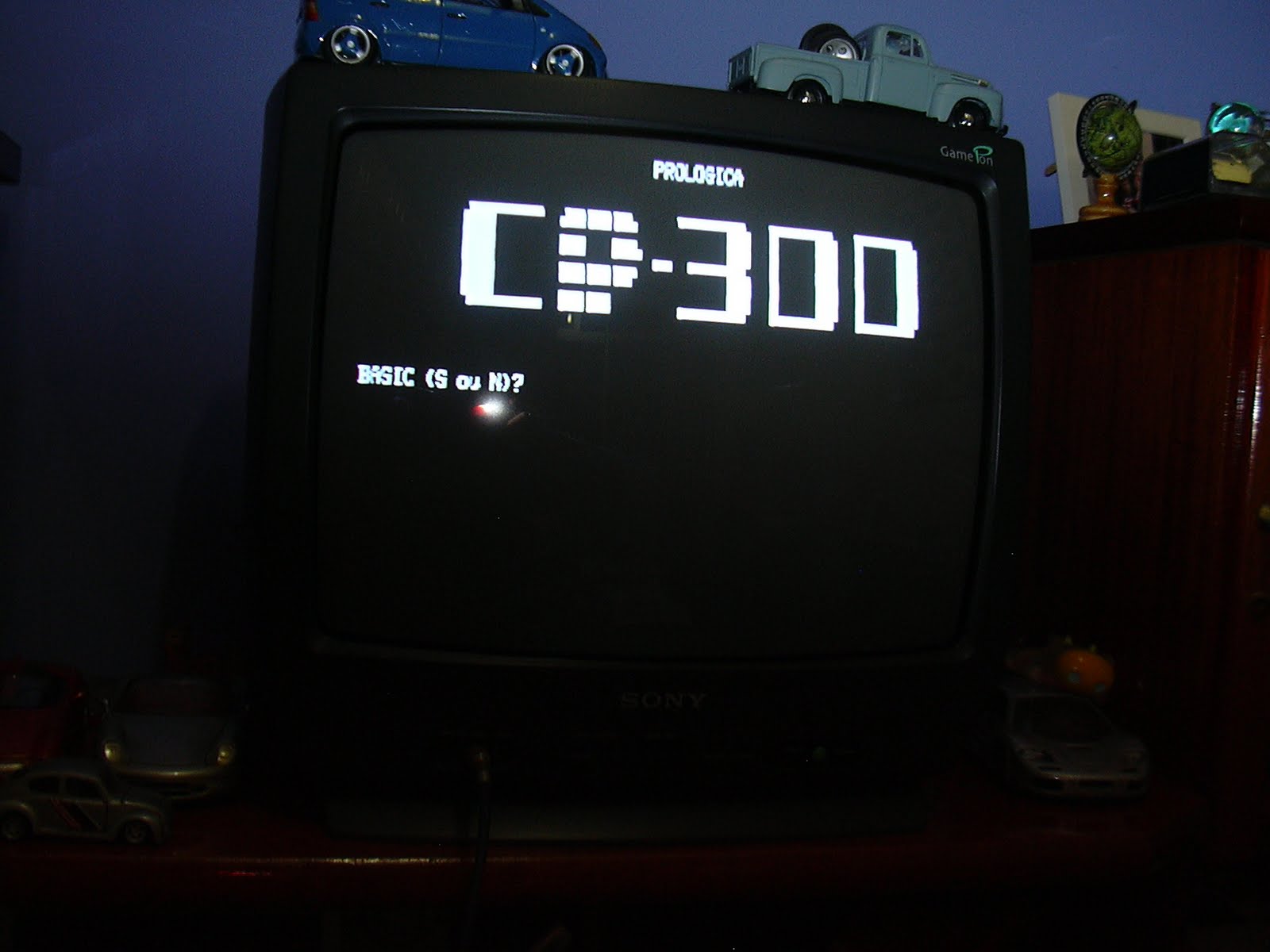

Compare com a imagem inicial, toda chuviscada... que diferença, hein?

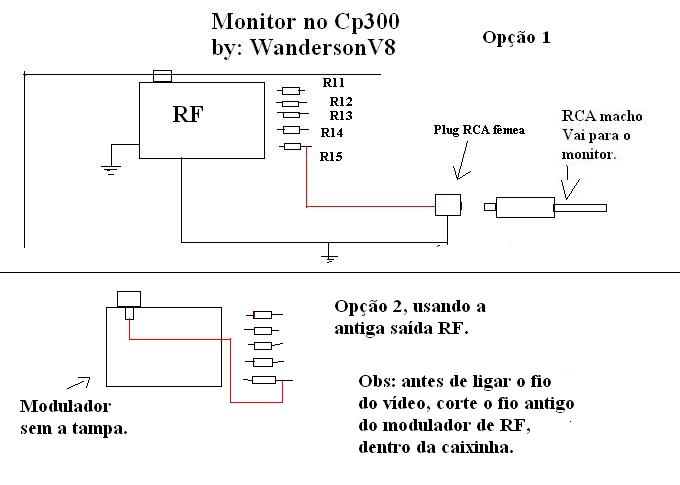

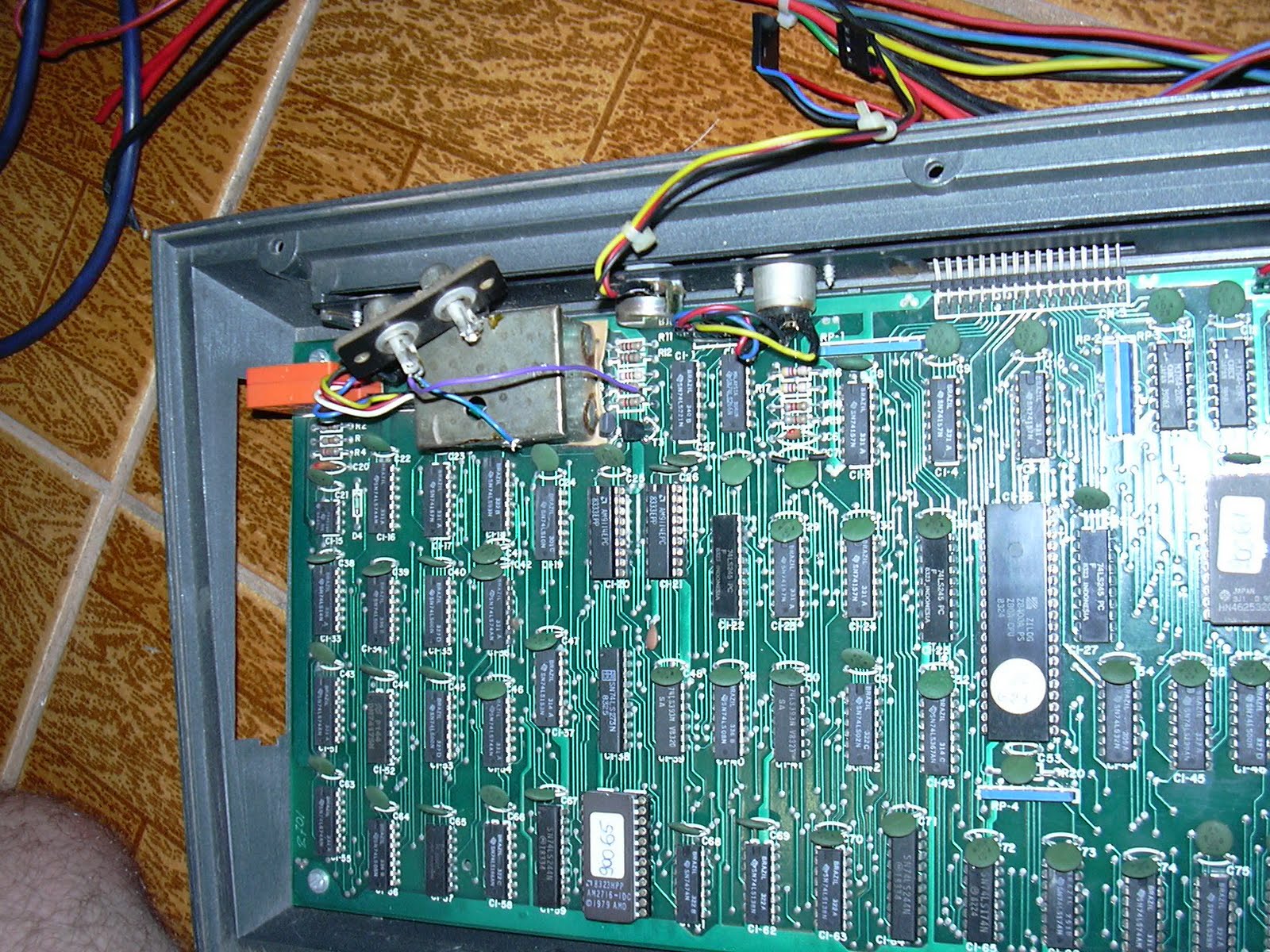

Se quiser fazer mais bonito e deixar com cara de original, retire a tampa do modulador RF e passe o fio no furo lateral direito que existe na caixinha, assim como mostrado na foto ao lado. Retire o fio do RF antigo e solde o que sai do resistor no lugar dele. Repare na foto, é facinho de fazer! ;) Como original, usando a antiga saída RCA :)
