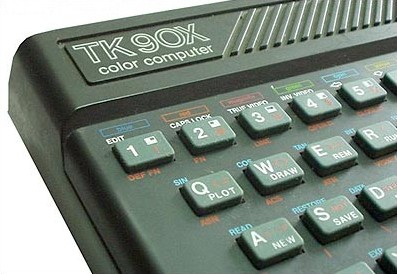

Microcomputador: TK90X Color Computer

Fabricante: Microdigital Ltda.
Data de lançamento:

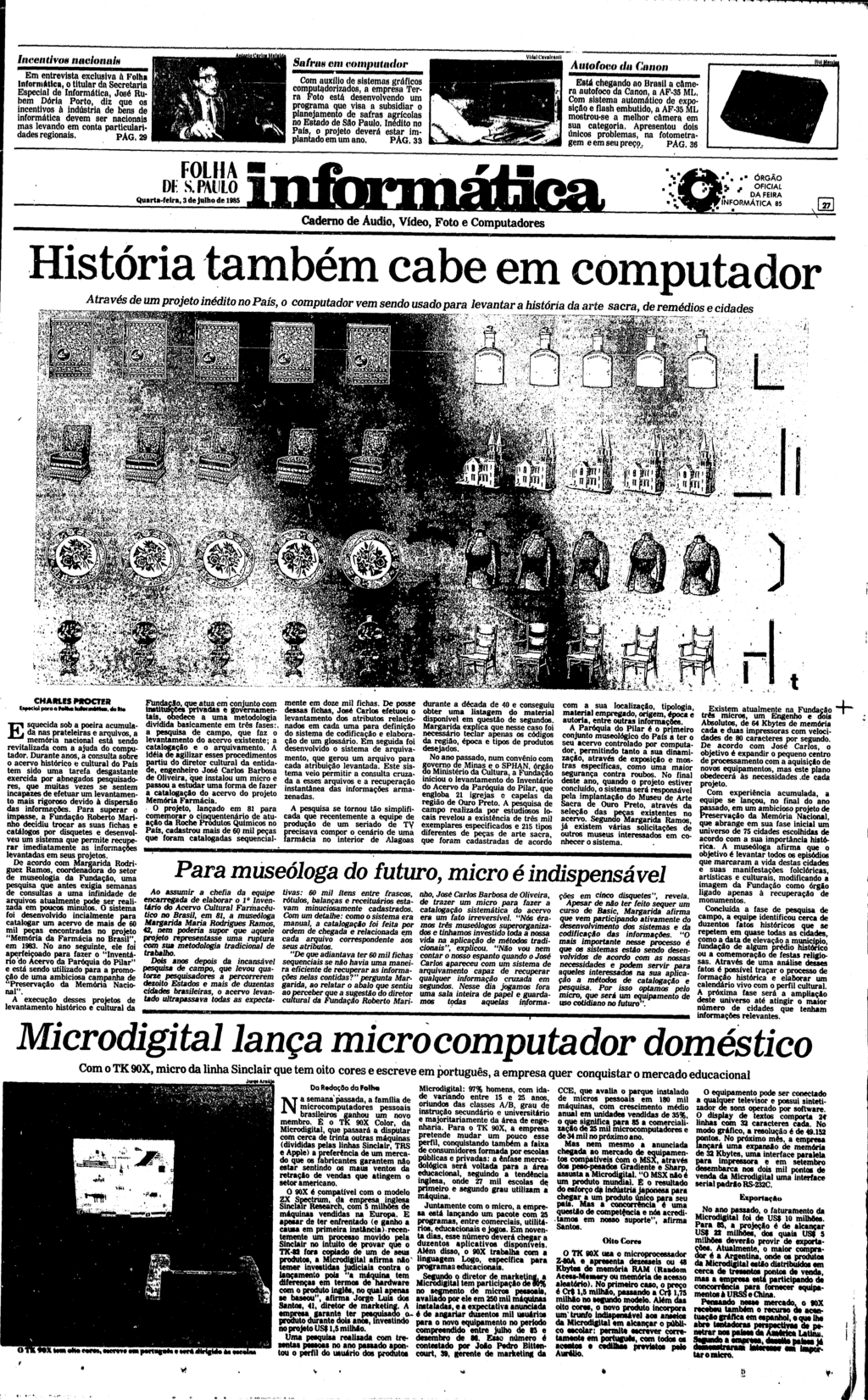

entre 27 e 30 de Junho de 1985

                          ( matéria jornal O Estado de S.Paulo )

Preço de lançamento: Cr$1.499.850 US$ 214 (16Kb)

                             Cr$1.749.850 US$ 249 (48Kb)


O TK90X (produzido pela Microdigital) foi o primeiro clone brasileiro do microcomputador inglês ZX Spectrum produzido pela Sinclair Reseach.


Na época, um regulamento brasileiro especial permitia que a indústria local pudesse produzir e vender cópias de computadores estrangeiros (só para o mercado doméstico), porém computadores de Microdigital também estavam sendo vendidos em vários outros países sul-americanos.



O TK90X não era completamente compatível com o ZX Spectrum por causa de algumas adições de software em ROM (como: UDG - editor Gráfico Definido pelo Usuário, a função TRACE para procurar erros de programação lógica, e mensagens de erro em português), e também algumas diferenças em configurações de portas de I/O e endereços.


Como resultado alguns jogos não podiam ser carregados no TK90X, e alguns periféricos da Sinclair também não podiam ser usados.
Porém, o TK90X obteve um grande sucesso no Brasil graças a uma enorme quantidade de cópias pirateadas de jogos de ZX Spectrum disponíveis no país.







Dados Técnico:

Linha: Sinclair
Compatibilidade: ZX-Spectrum
Linguagem residente: BASIC Sinclair
Processador: Z80A, de 8 bits
Clock: 3,58 MHz
Memória RAM: 16 ou 48 Kbytes
Memória ROM: 16 Kbytes
Tela modo texto: 24 linhas x 32 colunas
Tela modo alta resolução: 192 x 256 pixels

Som: 1 voz / 10 oitavas (via sinal de RF)
Cores: 8 com 2 tons cada (normal e brilho)

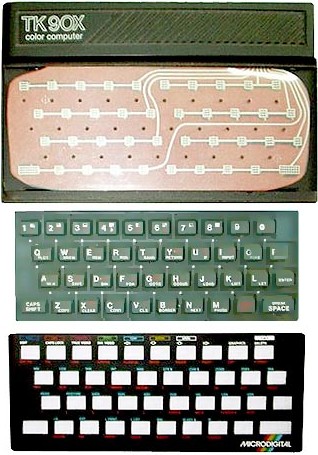

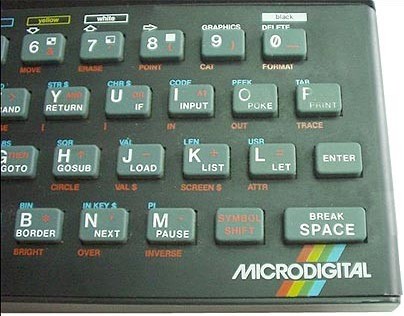

Teclado: borracha de 40 teclas

Fonte: 9 Volts DC de 600mA

I/O: Porta de expansão, gravador de fitas cassetes a 1200 bauds, saída de vídeo/som RF, Joystick padrão videogame Atari.






Foram vendidos 2 versões

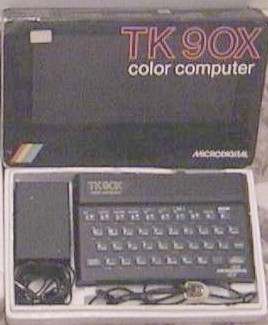

Primeira versão vendida

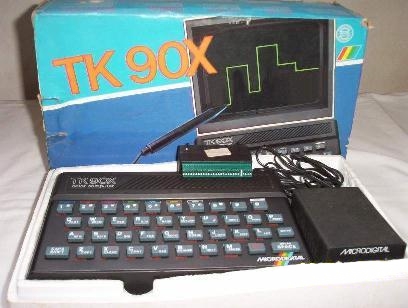

Versão vendida com Interface Light Pen

 Esta é uma das propagandas

publica em várias revistas da época.

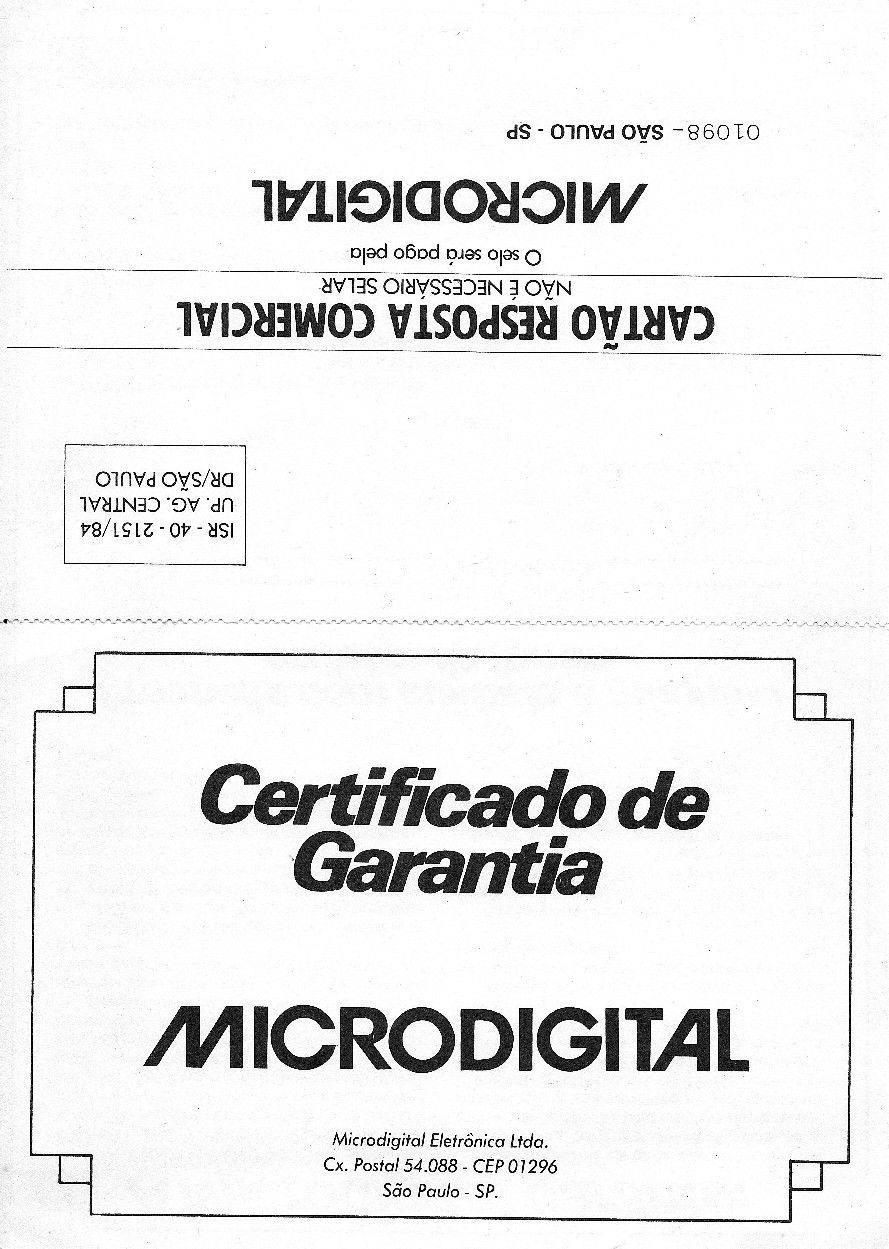

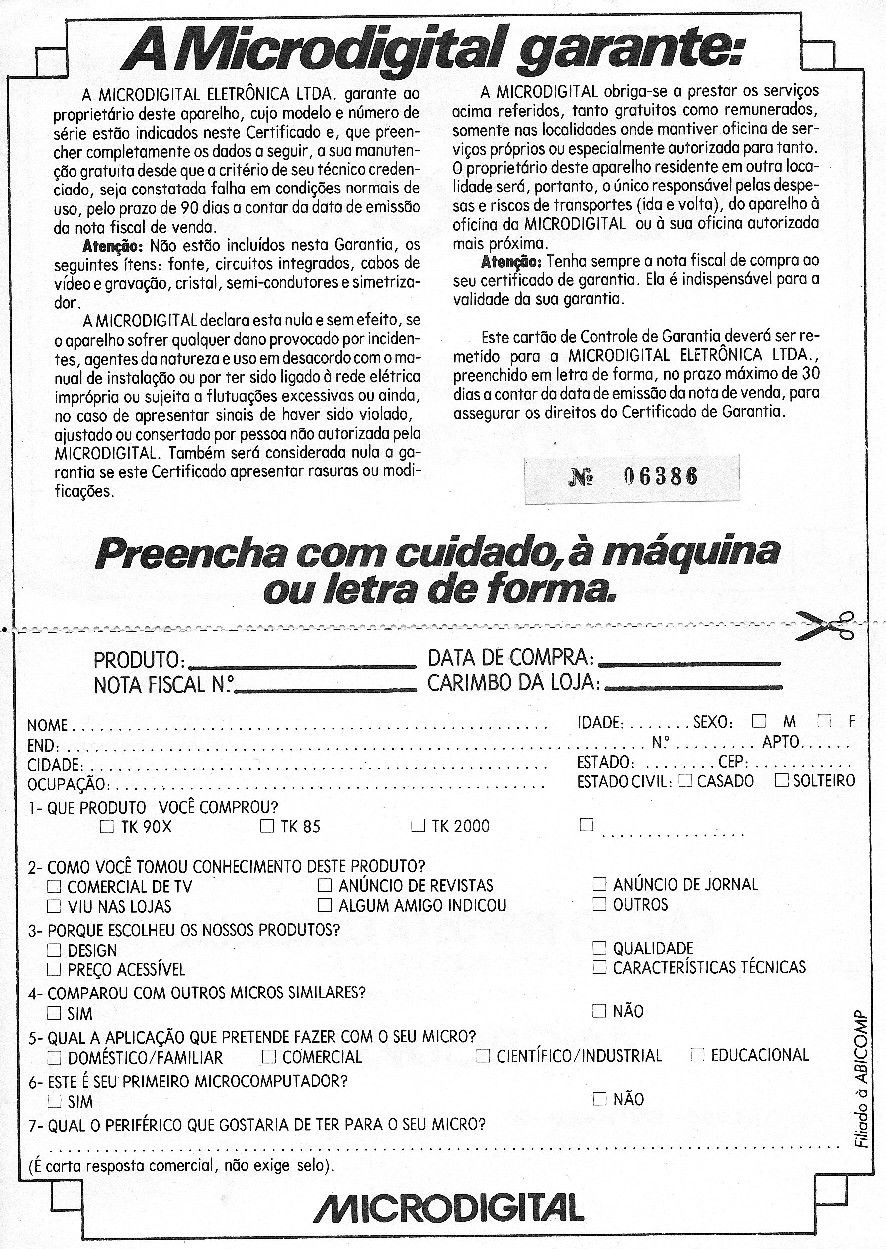

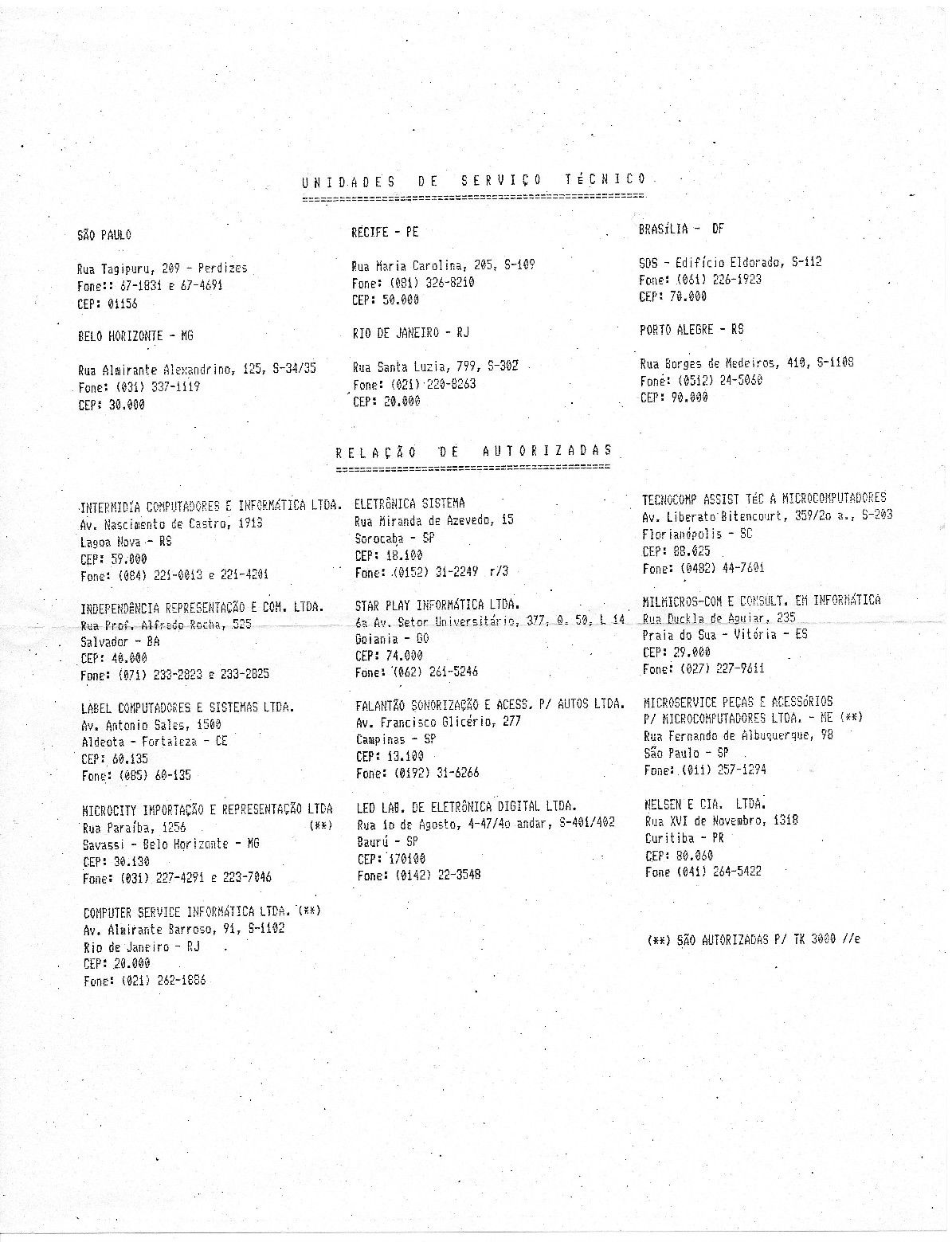

Assistência Técnica, Certificado de Garantia e

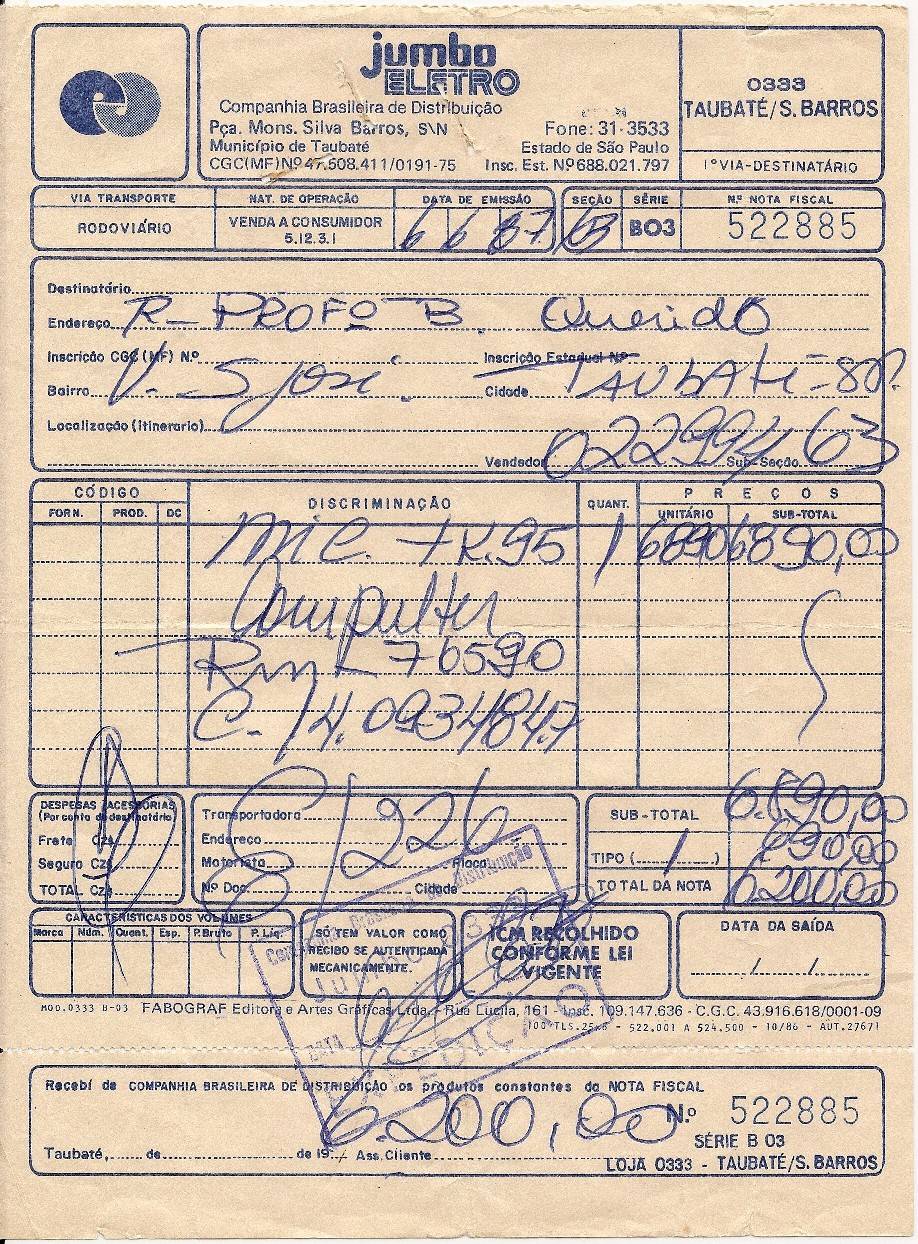

Nota Fiscal do Jumbo Eletro de 6 de junho de 1987.











Conheça outros computadores que a

Microdigital produziu, e as propagandas.

mais...

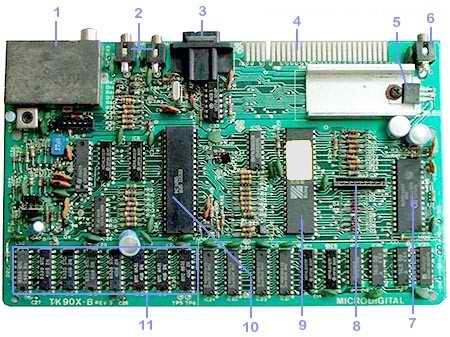

Placa-mãe




   1 - Modulador de RF e seu plugue
   2 - Saídas de EAR e MIC para usar em um gravador K7
   3 - Saída para Joystick (plugue DB9)
   4 - Conector de expansão
   5 - Regulator de tensão 5V DC
   6 - Plugue para fonte de 9V DC
   7 - Circuito Integrado I/O
   8 - Conector do Teclado
   9 - Processador Zilog Z80A
   10 - Circuito Integrado ULA, MC16845.
   11 - CIs de memória. Total de 48Kb de RAM.

          A RAM é separado em 2 bancos, 16Kb em 8 CIs e 32KB em 4 CIs

Mapa da ROM

&

Mapa geral da memória

mais...







Download:



Esquema Elétrico do TK90X-B ( A3 ).zip

Do manual de serviço da Microdigital.

Serve também para o TK95.








Os CIs de memória RAM usados pela Microdigital, Prologica, Ritas do Brasil, etc:

Banco de Memórias 16 Kbytes (8 CIs)

Número do C.I. Fabricante Encontrado no
TMS4116-15NL (datasheet) Texas Instruments TK90X
MCM4517P12 Motorola TK90X/TK95
MM5290N-3 National Semiconductor TK90X
STC 8531  4116 2N STC TK90X
D416C NEC ZX Spectrum 48Kb
MOSTEK 8312 MK4116J-4GP Mostek RINGO R-470
R730761 AM9016EPC 8346DMM AMD CP200S rev.1
R73076/ AM9016EPC 8338EMM AMD CP200 rev.1
NMC3764N-052 National Semiconductor TK85
ITT 8243 4116 4NS ITT Industries Inc. TK85
100-002-924 Motorola TK85
MM2114J-3 National Semiconductor TK82
MSM2114L2RS OKI TK82
D416C-2 NEC MC1000
(3x) HM6116P-4 Hitachi Semiconductor expansão interna no MC1000
(2x) HM48416AP-15 Hitachi Semiconductor expansão 16Kb MSX
M5M4416 Mitsubishi ?
MB81416 Fujitsu ?
MK4116N-2GP Mostek ?
LH2164-15 549AA Sharp compatível com 4116




Banco de Memórias 32 Kbytes (4 CIs)

Número do C.I. Fabricante Encontrado no

(2x) PS1C259H-20

(somente nos IC24 e 23, os IC21 e 22 vazios)

Intel TK95
TMS4416-15NL (datasheet) Texas Instruments TK95
MB81416-12 (datasheet) Fujitsu TK90X
M5M4416P-15 (datasheet) Mitsubishi TK95
(8x) TMS4532-20NL3 Texas Instruments ZX Spectrum 48Kb




        Outras memórias:

                     - CP300 64Kb: Japan 8419 HM4864P-3 U0002R1 (Hitachi Sem.)

                     - (64Kb compatível) MK4564N-25 (Mostek)

                     - (Outros CIs de 64Kb) (datasheet)

                     - MC-1000 expansão interna: (3x) HM6116P-4 (datasheet)

                     - MegaRAM DDX 256Kb: 2x ICM44256BM-0B 9133A (IC Brasil)

                     - MegaRAM Disk DDX 256Kb: 2x P21014-10 017 USA (Intel)

                     - MSX Hotbit 1.2 "preto" 64Kb: 8x Malaysia 8618 HM4864P-2 U801288
